KOSTRZEWA GRANULINIŲ KATILŲ MODELIAI

MINI BIO

KATILO APRAŠYMAS

Naujoviškas, mažiausias rinkoje katilas MINI BIO, skirtas deginti granules ir avižas – tai naujas požiūris Lenkijoje ir Europoje į automatinį kūrenimą kietu kuru. Deginamos nuo 6 iki 8 mm skersmens granulės arba pasirinktinai grūdai (avižos)1 išskiria mažus išmetamųjų dujų kiekius ir dėl to atitinka Europos Sąjungos aplinkos apsaugos normas. Mini Bio katilas – tai optimalus sprendimas, norint įrengti katilą mažuose gyvenamuose pastatuose, kuriuose katilui skirta labai mažai vietos arba jos iš viso nėra. Šildomų gyvenamųjų pastatų plotas gali būti nuo 50–300 m2.

Įrenginys yra sudarytas iš keturių dalių. Visas įrenginys turi stačiakampės prizmės formą, 10kW katilo matmenys yra 600x600x1600 mm ir 20kW katilo – 700x700x1650mm.



  1. Pirma dalis – apvalus plieninis vamzdinis šilumokaitis pasižymi dideliu efektyvumu. Dėl projekte panaudoto 3T (time, turbulator, temperature) metodo šilumokaitis turi labai mažus gabaritus. Jis yra pagamintas iš aukštos kokybės P265GH katilinio 4- 5 mm storio plieno.
  2. Antra dalis – tai Platinum BIO4 degiklis, kuris gali deginti 6-8 mm storio granules, pasirinkus papildomą parinktį taip pat ir grūdus (avižas)2. Konstrukciniai degiklio elementai yra pagaminti iš karščiui atsparaus plieno H25N20S2, kuris atlaiko temperatūrą iki 1150oC. Dėl automatinės Fuzzy Logic II generacijos moduliacijos bei dėl energiją taupančių elementų panaudojimo, degiklis sunaudoja daug mažiau energijos bei sudegina apie 20% mažiau kuro nei kiti Lenkijos rinkoje parduodami katilai.
  3. Trečia dalis – tai konteineris, esantis ant katilo šilumokaičio, kuris buvo ten sumontuotas, kad neužimtų papildomos vietos patalpoje. Konteinerio talpa siekia 230 l. Konteineris turi standartiškai papildomą apsaugą vandeniu, kuri saugo nuo galimo liepsnos atsitraukimo.
  4. Ketvirta dalis – tai visos pastato šildymo sistemos valdiklis. Jis buvo specialiai suprojektuotas žmonėms, kurie vertina aptarnavimo paprastumą ir suprantamą meniu, bet tuo pačiu metu jie siekia aukšto laipsnio konstrukcinių ir technologinių sprendimų.

Valdiklis Platinum Bio yra naujoviška mikroprocesoriaus sistema, kuri valdo ne tik katilą, bet taip pat centrinio šildymo sistemą ir šilto vartojamojo vandens sistemą. Orapūtės galingumas yra reguliuojamas tolygiai 2 generacijos Fuzzy Logic metodu.

Katilo širdis – tai katilo valdiklis. Specializuota elektroninė sistema kuri yra atsakinga ne tik už katilo pastovios temperatūros palaikymą atitinkamai dozuojant kurą ir orą, bet taip pat už visos pastato šildymo sistemos darbo valdymą, šiame: šilumos buferį, soliarinę sistemą ir 16 papildomų šildymo kontūrų.

Pirmoji Lenkijoje automatinė degiklio galingumo moduliacija paremta II generacijos Fuzzy Logic technologija– sumažinanti kuro sąnaudas apie 20%, o taip pat sumažinanti elektros energijos sąnaudas.



Pritaikytas valdyti:

  • kuro konteinerio tiektuvą
  • automatinio pelenų išstūmimo tiektuvą
  • degiklio tiektuvą
  • slėgio ventiliatorių
  • uždegiklio valdymą
  • c. š. siurblį
  • š. v. v. siurblį
  • maišymo vožtuvą
  • šildymo- užkūrimo elementą

DEGIKLIS

  • automatinis degiklio paleidimas
  • automatinė II generacijos Fuzzy Logic degiklio moduliacija.
  • liepsnos kontrolė  su foto elemento pagalba
  • maža šiluminė inercija paleidimo ir sustojimo metu.
  • mažas elektros energijos sunaudojimas
  • degiklio darbo temperatūros kontrolė –   užtikrina aukščiausio lygio saugumą
  • 3 kuro užkūrimo fazės eliminuoja dujų sprogimą užkūrimo metu
  • funkcija AUTOSTART po įtampos dingimo –   paskutinių nustatymų atmintis
  • oro suskirstymas į pirminį ir antrinį – sumažino CO emisiją iki emisijos iš dujinių ir tepalinių degiklių lygio
  • įrenginio efektyvumas > 94.5 %
  • automatinio išsivalymo funkcija, automatiškai pašalina nuosėdas nuo degiklio grotelių – gravitaciniai degikliai su viršutiniu kuro padavimu neturi šios funkcijos
  • avižos  – degiklio konstrukcija leidžia deginti avižas – parinktis

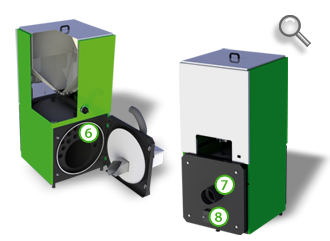

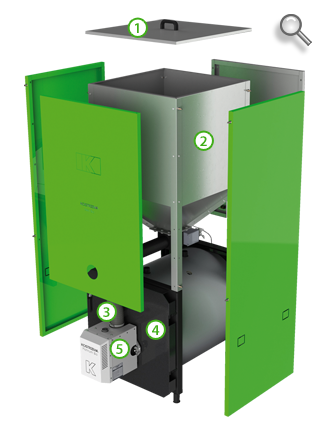

PJŪVIS

MINI BIO

MINI BIO

GABARITAI



MINI BIO

MINI BIO

TECHNINĖ SPECIFIKACIJA

MINI BIO

KURO RŪŠIS
  • pjuvenų granulės;
  • avižos.
KATILO PRIVALUMAI

Pagrindiniai MINI BIO katilo privalumai yra maži gabaritai ir paprastas naudojimas, tereikia užberti kuro į pagrindinį kuro konteinerį ir paspausti START mygtuką. Pranešimai yra rodomi dideliame monitoriuje. Kelių minučių bėgyje įrenginys automatiškai užsikuria, savarankiškai parenka darbo parametrus bei siekia išlaikyti pastovią patalpų ir šilto vartojamo vandens temperatūrą.

Vienintelis darbas, kurį reikia atlikti, turint MINI BIO katilą, tai papildyti pagrindinį 180l talpos konteinerį kuru kas 3–14 dienų bei išvalyti pelenus iš degiklio ir c.š. katilo.
