KOSTRZEWA GRANULINIŲ KATILŲ MODELIAI

COMPACT BIO
KATILO APRAŠYMAS

Įmonės KOSTRZEWA konstruktoriai sukūrė katilą Kostrzewa Compact Bio, jo kūrenimui siekdami naudoti ekologišką biomasę, tokią kaip mediena ir granulės. Jų pagrindinis tikslas buvo sukurti katilą, kuris pasižymėtų paprastu naudojimu, mažomis kuro sąnaudomis, dideliu funkcionalumu ir mažais gabaritais – t. y., kuris pritaptų mažose katilinėse.

Įrenginys susideda iš keturių tarpusavyje susijusių elementų:

  • Katilo korpuso – pagaminto pagal 3xT technologiją (tech. aprašymas)
  • Patikrinto sprendimo – Degiklio Platinum Bio – leidžiančio automatiškai deginti granules ir avižas.
  • Platinum Bio automatikos – jos tikslas yra reguliuoti vieną šildymo kontūrą + šiltą vartojamą vandenį. Automatikos gamyboje buvo panaudotas naujoviškas fuzzy logic 2 generacijos liepsnos ir temperatūros reguliacijos metodas.
  • Didelio kuro konteinerio, pagaminto iš cinkuotos skardos, siekiant papildomai apsaugoti konteinerį nuo korozijos, esant sunkioms darbo sąlygoms.

Katilo širdis – tai katilo valdiklis. Specializuota elektroninė sistema, kuri yra atsakinga ne tik už katilo pastovios temperatūros palaikymą, atitinkamai dozuojant kurą ir orą, bet taip pat visos pastato šildymo sistemos darbo valdymą, iš jų: šilumos buferio, soliarinės sistemos ir 16 papildomų šildymo kontūrų.

Pirmoji Lenkijoje automatinė degiklio galingumo moduliacija paremta II generacijos Fuzzy Logic technologija – sumažina kuro sąnaudas apie 20% o taip pat sumažina elektros energijos sąnaudas.

Pritaikytas valdyti:

  • kuro iš konteinerio tiektuvą
  • automatinio pelenų išstūmimo tiektuvą
  • degiklio tiektuvą
  • slėgio ventiliatorių
  • uždegiklio valdymas
  • c. š. siurblį
  • š. v. v. siurblį
  • maišymo vožtuvą1
  • šildymo – užkūrimo elementą
  • gsm modulis

DEGIKLIS

  • automatinis degiklio paleidimas
  • automatinė II generacijos Fuzzy Logic degiklio moduliacija.
  • liepsnos kontrolė  su foto elemento pagalba
  • maža šiluminė inercija paleidimo ir sustojimo metu.
  • mažas elektros energijos sunaudojimas
  • degiklio darbo temperatūros kontrolė –   užtikrina aukščiausio lygio saugumą
  • 3 kuro užkūrimo fazės eliminuoja dujų sprogimą užkūrimo metu
  • funkcija AUTOSTART po įtampos dingimo –   paskutinių nustatymų atmintis
  • oro suskirstymas į pirminį ir antrinį – sumažino CO emisiją iki emisijos iš dujinių ir tepalinių degiklių lygio
  • įrenginio efektyvumas > 94.5 %
  • automatinio išsivalymo funkcija, automatiškai pašalina nuosėdas nuo degiklio grotelių – gravitaciniai degikliai su viršutiniu kuro padavimu neturi šios funkcijos
  • avižos  – degiklio konstrukcija leidžia deginti avižas – parinktis

Trijų pakopų plieninis katilo šilumokaitis

Vertikalus šilumokaitis Pellest Fuzzy Logic 2 – pagamintas iš katilinio plieno P265GH nuo 4mm iki 5 mm storio, trijų pakopų. Labai geras ir patvarus plieninis katilo šilumokaitis (sukonstruotas pagal 3 x t time, turbulator, temperature apibrėžimą)

Kodėl pasirinkome plieną?

  • maksimalaus efektyvumo gavimas;
  • galima laisvai projektuoti didelio efektyvumo šilumokaičius;
  • mažas jautrumas vandens stokai;
  • mažas jautrumas katilo akmenims;
  • mažas jautrumas staigiems temperatūros pokyčiams.

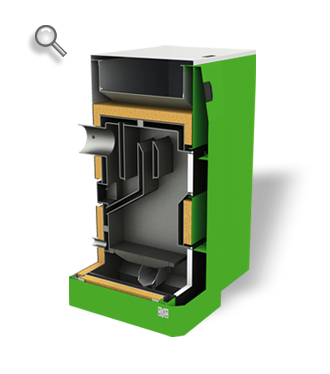

PJŪVIS

COMPACT BIO

GABARITAI

COMPACT BIO

COMPACT BIO

TECHNINĖ SPECIFIKACIJA

compact bio

KURO RŪŠIS
  • pjuvenų granulės;
  • avižos;
  • mediena.
KATILO PRIVALUMAI
  • Ekologija – CO2 emisija = 0
  • Tinka daug kuro rūšių – pasirinkus automatinį kuro padavimo būdą, degina granules ir avižas, pasirinkus rankinį kuro padavimo būdą – medieną.
  • Super komfortas – visos sistemos valdymas.
  • Automatika buvo suprojektuota valdyti daugumą įrenginių Jūsų katilinėje. Dėl to deginimo procesas vyksta visiškai automatizuotai, o kuro sąnaudos ir žalinga atmosferai emisija buvo sumažintos iki minimumo. Įrenginio darbo parametrus galima kontroliuoti paprasto ir aiškaus meniu pagalba.
  • Taupumas – 2 generacijos Fuzzy Logic ir plačiajuostis zondas lambda sutaupo iki 20% kuro**
  • Visa katilinės valdymo sistema yra pagrįsta minkštu valdymu priklausomai nuo atskirų pastato aukštų energijos poreikių arba karšto vartojamojo vandens poreikio. Įrenginys dirba didesniu arba mažesniu pajėgumu. Automatiniu būdu tiksliai dozuoja reikalingo deginimui oro kiekį, kartu sutaupydamas iki 20% kuro.
  • Naujoviškumas – šilumokaičio konstrukcija pagal 3T apibrėžimą.
  • Panaudoję 3T metodiką (laikas, temperatūra ir turbulencijos), gavome labai mažų gabaritų ir didelio efektyvumo šilumokaitį.
  • Ekonomiškumas – Degiklis Platinum Bio – visos sistemos variklis, taupantis energiją.
  • Mechaniškai ir technologiškai pažangus elementas atsakingas už šiluminės energijos iš granulių produkciją. Patvarus, taupantis energiją, patikimas, tyliai veikiantis – pagamintas iš ugniai ir rūgštims atsparaus plieno, leidžia dirbti pastoviai ir patikimai daugelį metų.
  • Daugiafunkciškumas – gali valdyti keletą šildymo kontūrų, soliarinę sistemą ir buferinį rezervuarą*
  • Saugumas – dviejų lygių kuro padavimo sistema užtikrina saugumą liepsnai atsitraukus atgal į konteinerį
  • Patogumas – visiškai automatizuotas – pats užsikuria ir užsigesina
  • Ilgaamžiškumas – 5 metų garantija
